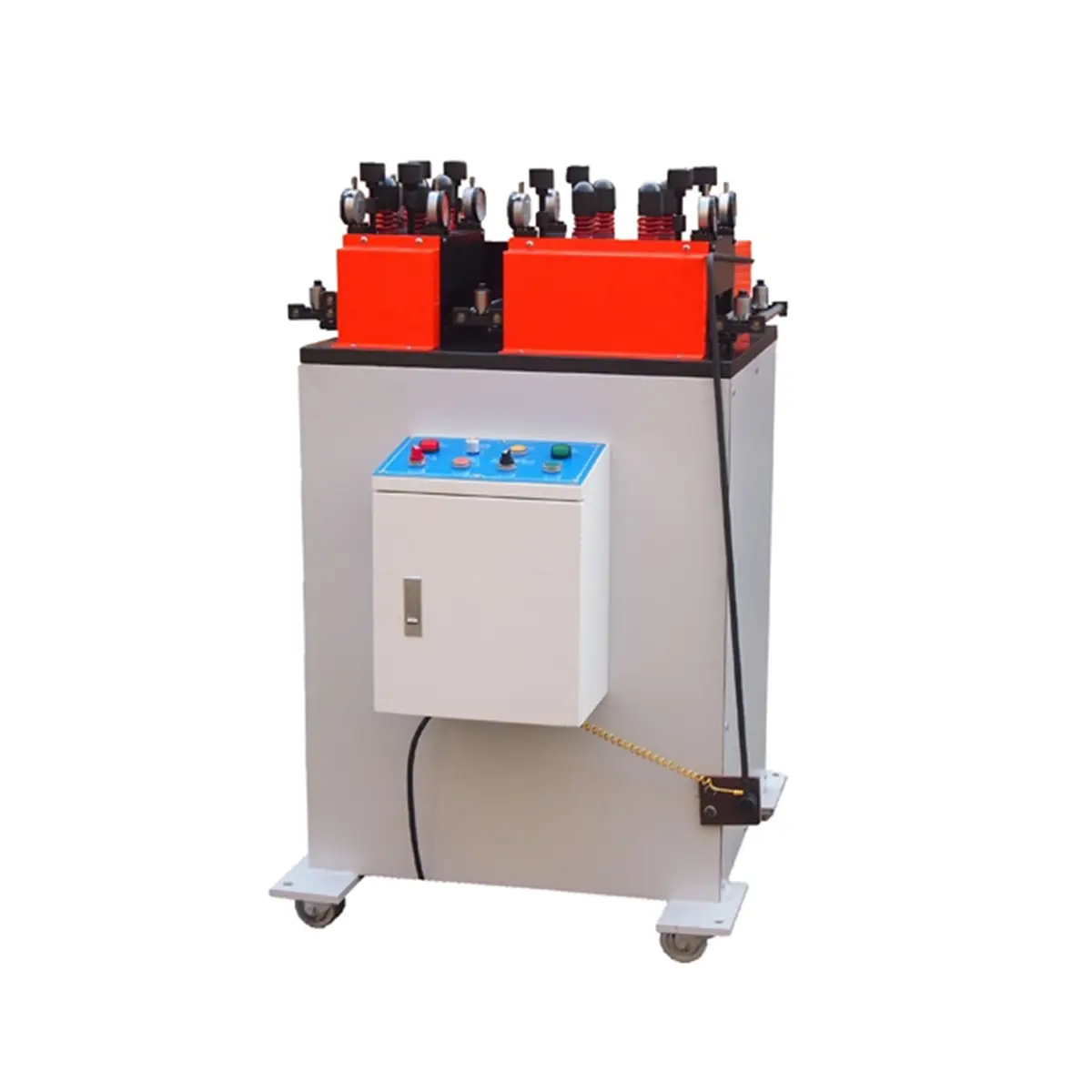

Compact Straightening for Thin Coil
เครื่องยืดตรงชั้นเดียวปรับคอยล์บางให้เรียบด้วยชุดลูกกลิ้งหนึ่งชุด รุ่น Jingcui BSL จัดการวัสดุตั้งแต่ 0.1 ถึง 0.5 มม. ป้อนแถบที่เรียบและเสถียรเข้าสู่สายงานปั๊มความแม่นยำสูง
เครื่องประหยัดพื้นที่นี้ใช้ชุดแก้ไขหนึ่งชุดพร้อมลูกกลิ้งดึงสองตัว ให้ความเรียบที่ไว้ใจได้ในราคาประหยัด
What Is a Single Stage Straightener?

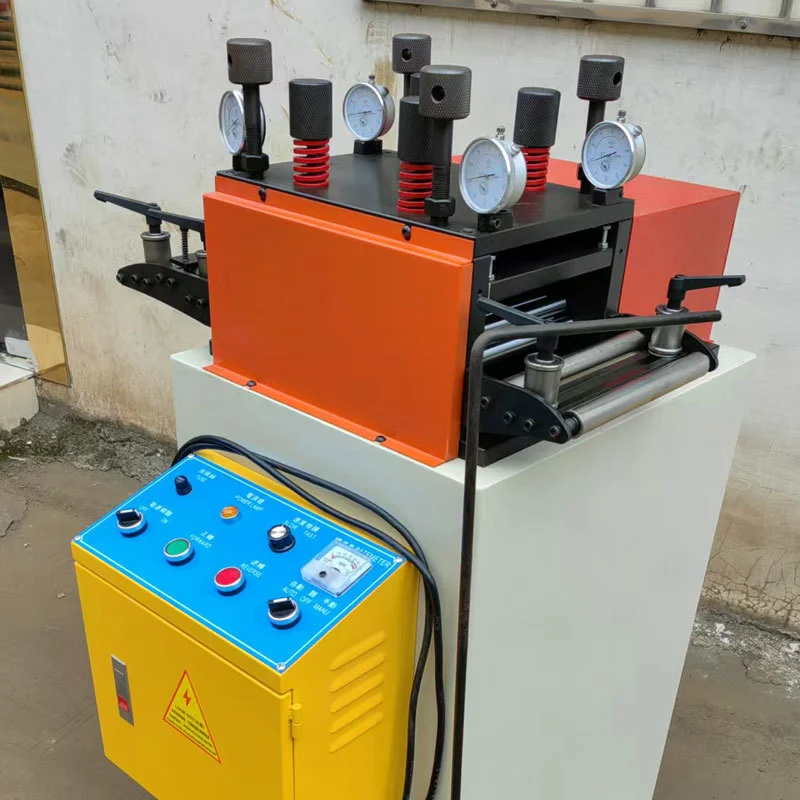

เครื่องยืดตรงชั้นเดียวปรับระดับสต็อกในครั้งเดียวผ่านชุดลูกกลิ้งหนึ่งชุด ลูกกลิ้งเยื้องกันใช้การดัดกลับเพื่อขจัดความโค้งจากการม้วนและความเค้นภายใน ลูกกลิ้งดึงให้แรงฉุดที่เสถียรเพื่อการป้อนที่นุ่มนวล

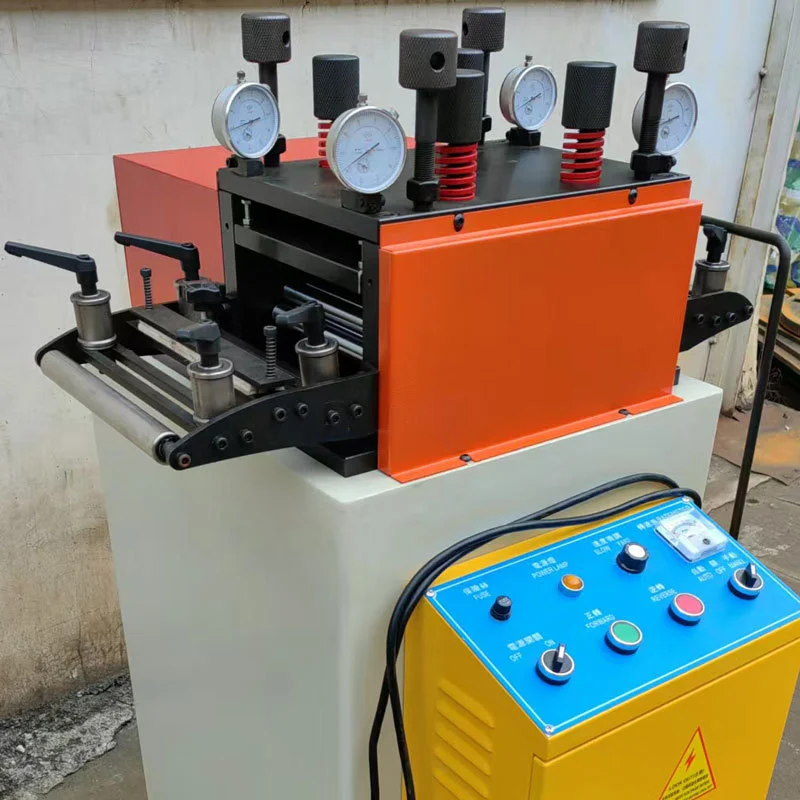

รุ่น BSL ใช้ลูกกลิ้งแก้ไขบน 9 ตัวและล่าง 10 ตัว พร้อมลูกกลิ้งดึง Ø54 มม. สองตัว การออกแบบที่เรียบง่ายกว่านี้กะทัดรัด ต้นทุนต่ำ และดูแลง่าย
การใช้งาน
- Medium-to-high precision leveling of thin coil
- 3C electronics, phone and PC accessory stamping
- Terminal, hardware, and home-appliance part stamping
- การปรับระดับแถบทองแดง อลูมิเนียม สแตนเลส และเหล็กชุบสังกะสีบาง
- Thin-plate leveling for งานปั๊มโลหะเครื่องใช้ไฟฟ้า of housings and fittings
รุ่นและขนาด
| รุ่น | ความกว้างวัสดุ | ความหนาวัสดุ | มอเตอร์ | น้ำหนัก |
|---|---|---|---|---|
| BSL-100 | 100 mm | 0.1–0.5 mm | 1/2 แรงม้า | 200 kg |
| BSL-150 | 150 mm | 0.1–0.5 mm | 1/2 แรงม้า | 250 kg |
| BSL-200 | 200 มม. | 0.1–0.5 mm | 1 HP | 300 kg |
| BSL-300 | 300 มม. | 0.1–0.5 mm | 1 HP | 350 kg |
ข้อมูลทางเทคนิค
| ประเภทเครื่อง | เครื่องยืดตรงความแม่นยำสูงชั้นเดียว (หนึ่งชุด + ลูกกลิ้งดึง) |
|---|---|
| ความหนาวัสดุ | 0.1–0.5 mm |
| ความกว้างวัสดุ | 100–300 mm (by model) |
| ลูกกลิ้งแก้ไข | Ø18 mm × 9 upper / 10 lower |
| Pull rollers | Ø54 mm × 2 |
| ความเร็วยืดตรง | 15 ม./นาที |
| กำลังมอเตอร์ | 1/2–1 HP (by model) |
| น้ำหนัก | 200–350 kg (by model) |
| Dimensions (L × W × H) | 0.9 × 0.3~0.5 × 1.2 m (by model) |
คุณสมบัติเด่น
Consistent Flatness
ไม่ต้องปรับกลางรอบระหว่างการยืดตรง ความเรียบสม่ำเสมอตั้งแต่หัวจรดท้าย
Oil-Free Bearings
ตลับลูกปืนรองรับลูกกลิ้งไม่ต้องหล่อลื่น ทนการสึกหรอ และไม่สร้างการปนเปื้อนน้ำมันหรือจาระบี
VFD-Synchronized Drive

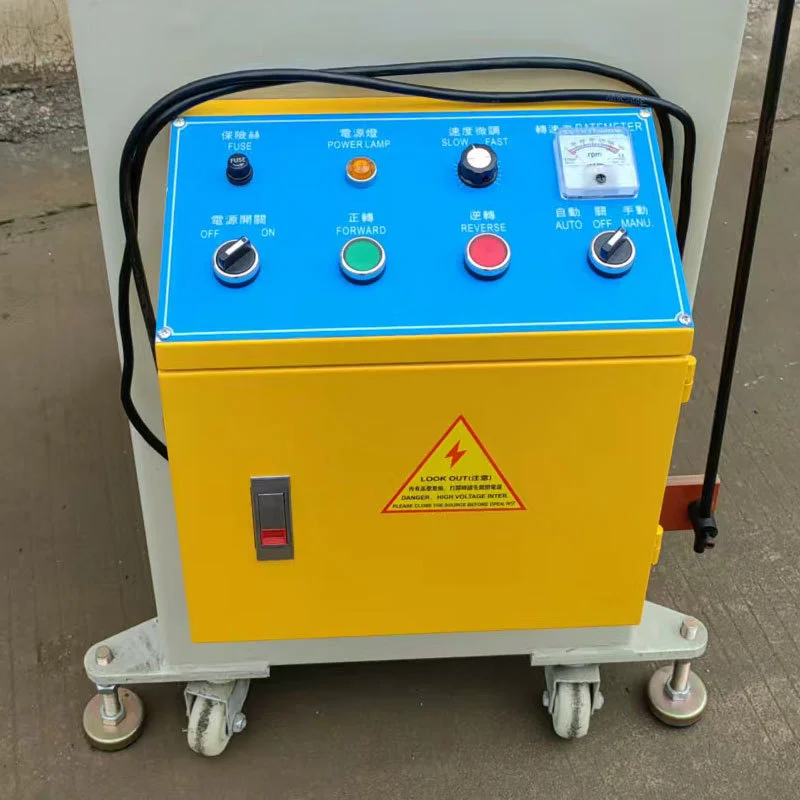

อินเวอร์เตอร์ความถี่ประสานเครื่องกับความเร็วเครื่องปั๊ม ทำให้การป้อนแถบบางนุ่มนวลและมั่นคง
Dedicated Pull Rollers
ลูกกลิ้งดึง Ø54 มม. สองตัวให้แรงฉุดที่เสถียร ทำให้วัสดุบางป้อนได้โดยไม่ลื่นหรือหักงอ
Compact and Economical
เครื่องยืดตรงชั้นเดียวประหยัดพื้นที่และเวลาในการดูแล ให้ต้นทุนการทำงานที่ต่ำสำหรับการปั๊มความแม่นยำสูง
การประกอบระบบสายการผลิต
The BSL Series works inside your เครื่องยืดตรง ของคุณ จับคู่กับ servo feeder for synchronized thin-strip feeding.
คำถามที่พบบ่อย
What thickness does this single stage straightener handle?
จัดการคอยล์บาง 0.1 ถึง 0.5 มม. ความกว้างตั้งแต่ 100 ถึง 300 มม. ตามรุ่น
How does it differ from a dual-stage machine?
ใช้ชุดลูกกลิ้งแก้ไขหนึ่งชุดแทนสองชุด การออกแบบชั้นเดียวกะทัดรัดและประหยัดกว่า
What are the pull rollers for?
ลูกกลิ้งดึง Ø54 มม. สองตัวให้แรงฉุดที่เสถียร ทำให้วัสดุบางป้อนได้นุ่มนวลโดยไม่ลื่น
Does it need bearing lubrication?
No. The roller bearings are oil-free and maintenance-free.
ขอใบเสนอราคา
แจ้งความหนาของวัสดุ ความกว้าง และความเร็วการผลิต เราจะแนะนำเครื่องยืดตรงชั้นเดียวที่เหมาะกับสายงานของคุณ ติดต่อ Jingcui วันนี้.
