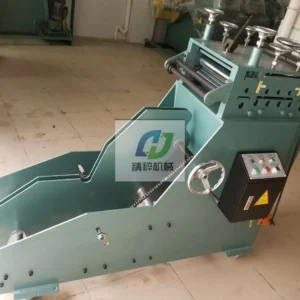

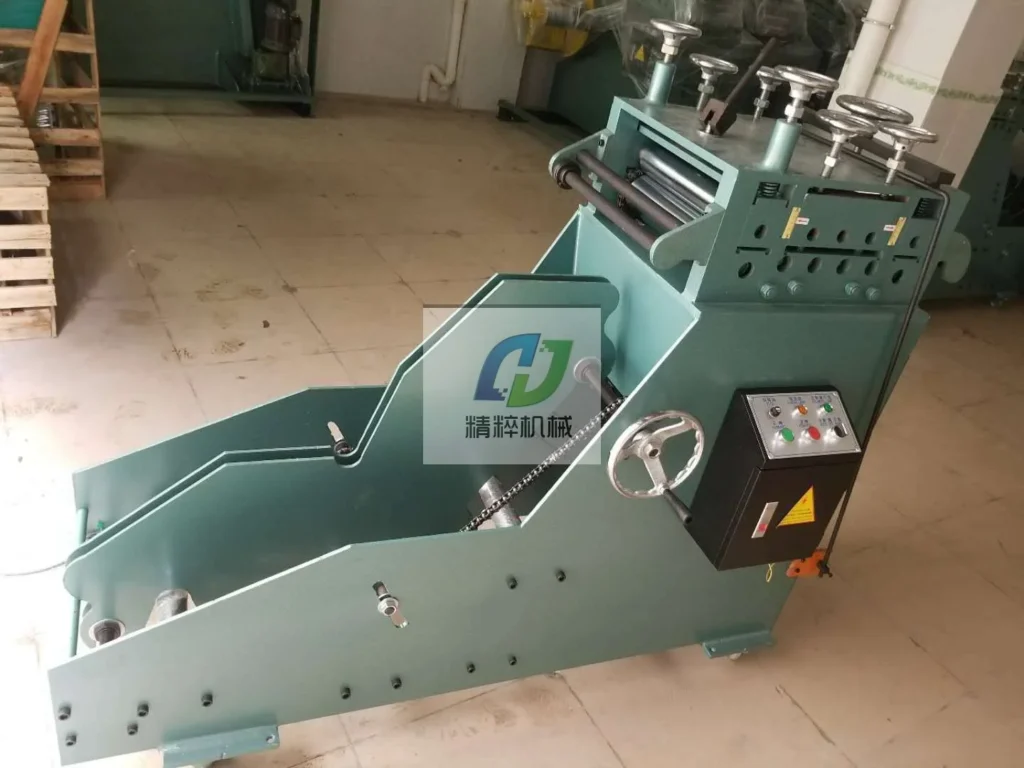

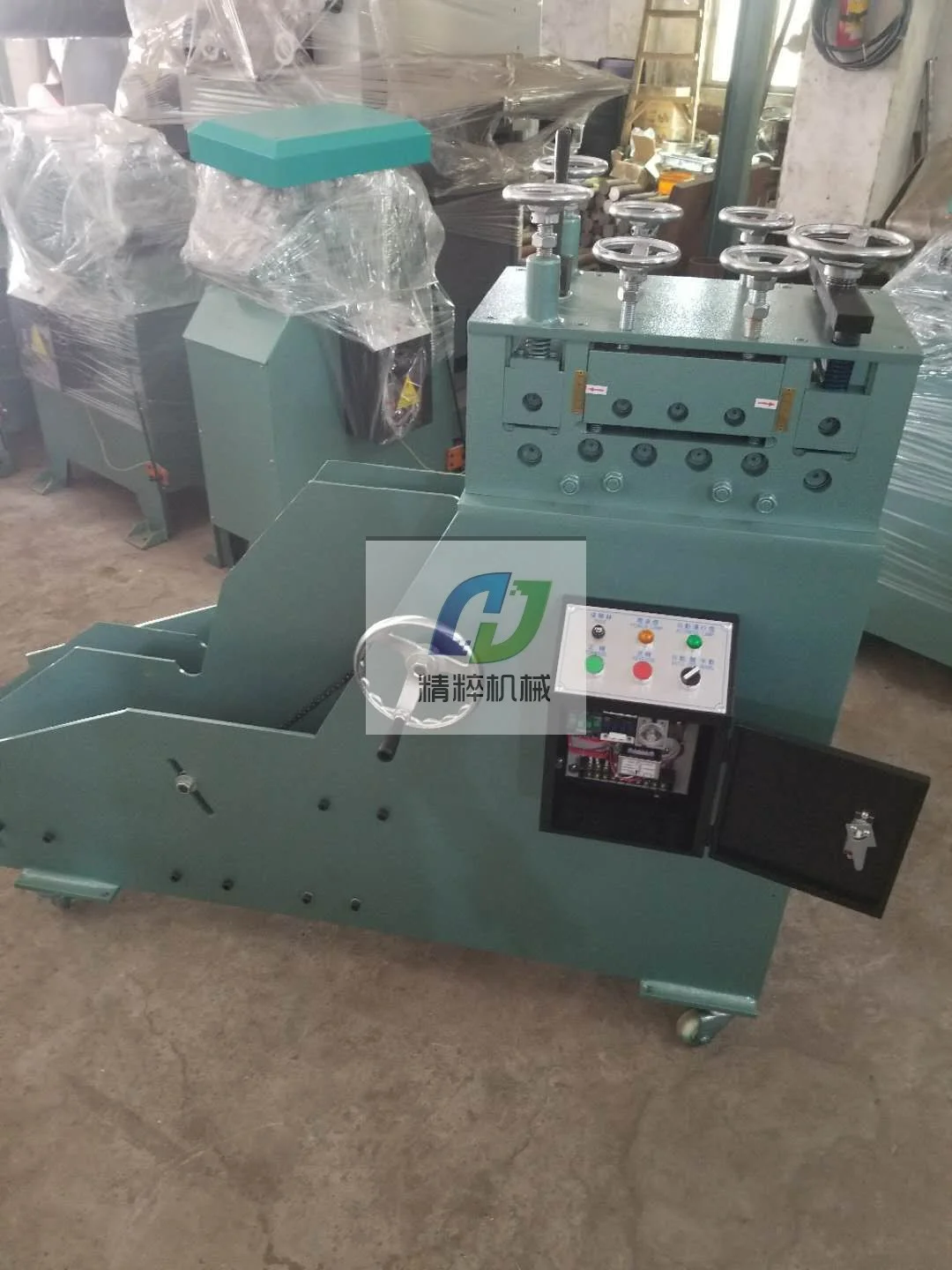

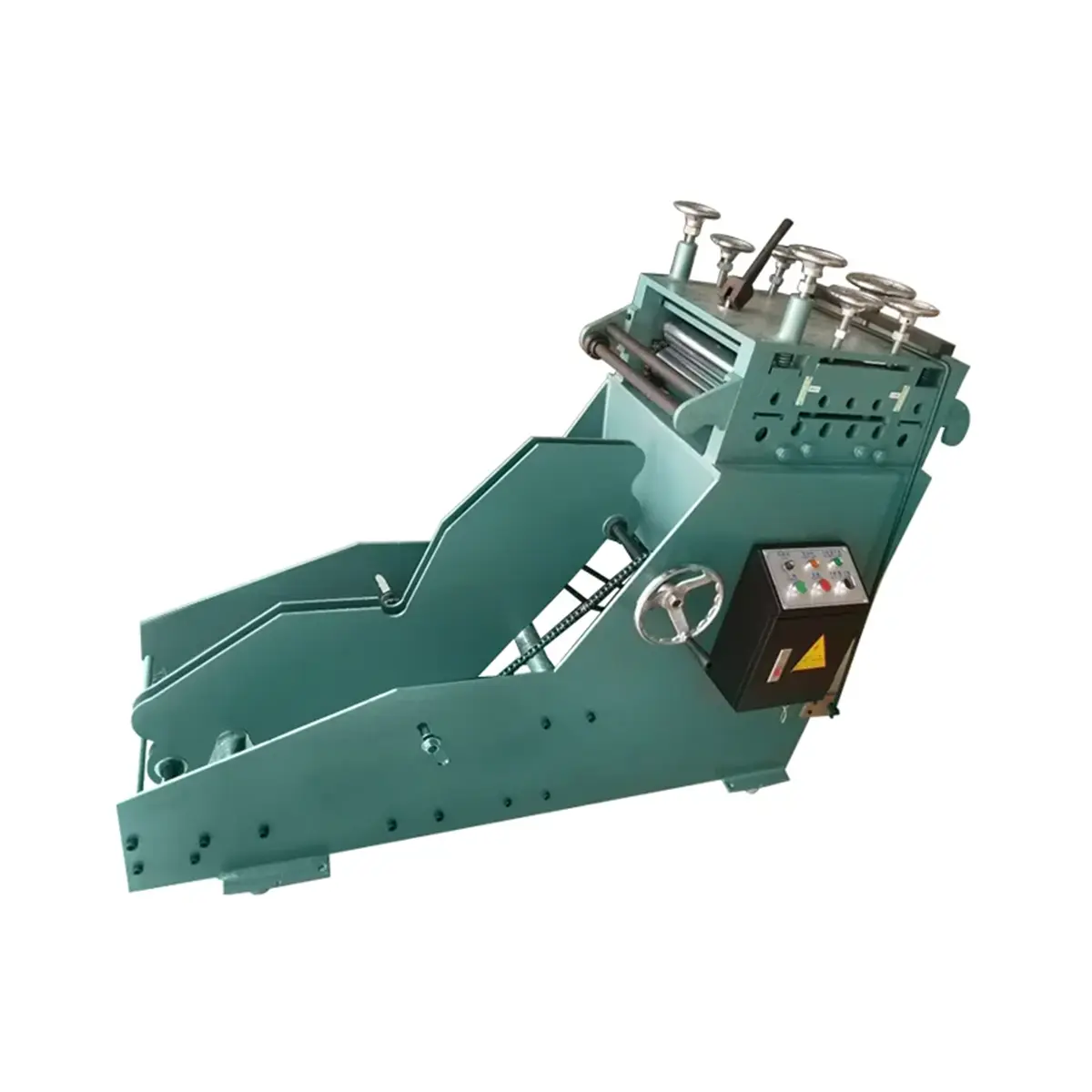

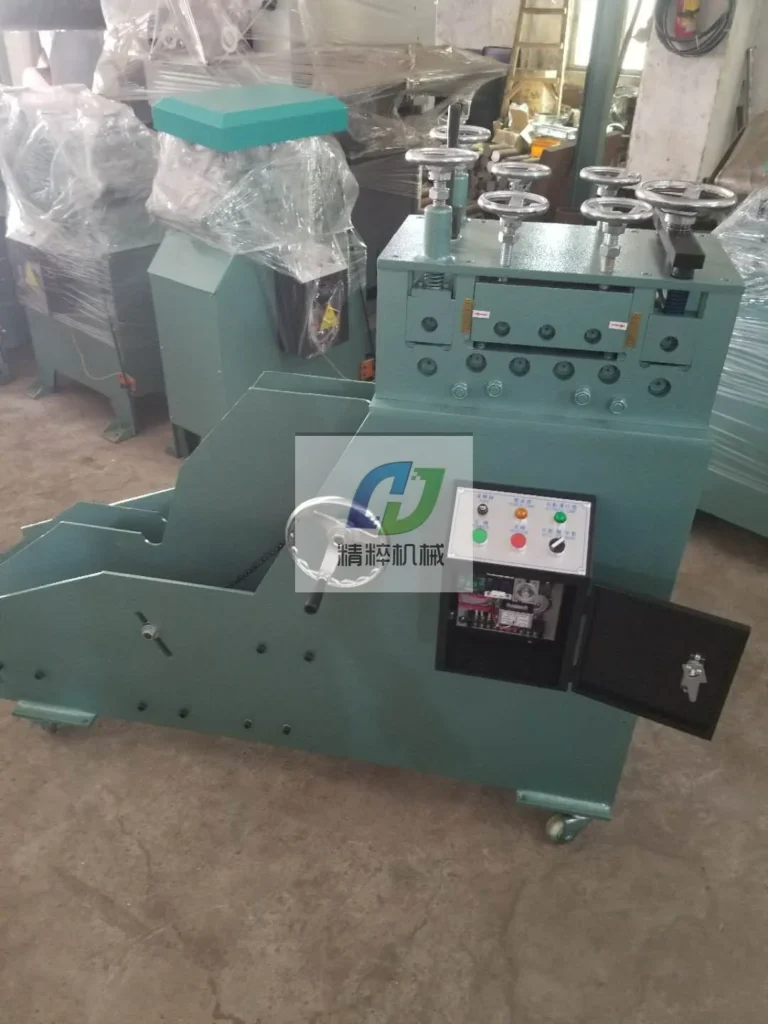

Размотка и правка на одной станции
Правильный станок с люлькой объединяет две задачи в одном агрегате. Серия CL компании Jingcui поддерживает рулон на оправке с ручным разжимом, затем подаёт полосу напрямую в правильные ролики.
Этот 2-в-1 размотчик-правильный станок экономит место и этапы процесса и обеспечивает плоскую стабильную полосу для последующей подачи и штамповки.
Что такое правильный станок с люлькой?
Правильный станок с люлькой удерживает и выравнивает рулонный материал одновременно. Люлька разматывает рулон, а ролики выравнивают его. Совмещение размотки и правки убирает отдельную машину из вашей линии.
Серия CL использует ручной разжим рулона для простой надёжной работы. Стандартизированный внутренний диаметр 370 мм и наружный диаметр 1000 мм ускоряют переналадку рулона.
Применение
- Размотка и правка рулона перед непрерывной штамповкой
- Производство штампованных метизных деталей
- Штамповка металла бытовой техники и электроники
- Штамповка автомобильных панелей и деталей освещения
- Предварительная обработка рулона для штамповки металла бытовой техники корпусов и рам
Модели и размеры
| Модель | Ширина материала | Толщина (Станд / A) | Двигатель (Станд / A) | Масса рулона (Станд / A) |
|---|---|---|---|---|
| CL-150 / CL-150A | 150 mm | 0.35–2.7 / 0.35–3.2 mm | 0.5 / 1 HP | 400 / 500 kg |
| CL-200 / CL-200A | 200 mm | 0.35–2.7 / 0.35–3.2 mm | 1 / 1 HP | 500 / 600 kg |
| CL-300 / CL-300A | 300 мм | 0.35–2.7 / 0.35–3.2 mm | 1 / 1 HP | 550 / 700 kg |
| CL-400 / CL-400A | 400 mm | 0.35–2.7 / 0.35–3.2 mm | 1 / 1 HP | 600 / 800 kg |
Технические характеристики
| Тип станка | 2-in-1 coil cradle & straightener |
|---|---|
| Толщина материала | 0.35–3.2 mm (standard ≤2.7 mm) |
| Ширина материала | 150–400 mm (by model) |
| Скорость правки | 15 м/мин |
| Мощность двигателя | 0.5–1 HP (by model) |
| Внутренний диаметр рулона | 370 mm |
| Наружный диаметр рулона | 1000 mm |
| Грузоподъёмность по рулону | 400–800 kg (by model) |
| Разжим | Manual |
Ключевые особенности
Конструкция 2-в-1
Размотка и правка происходят в одном агрегате. Правильный станок с люлькой сокращает число машин и занимаемую площадь.
Ручной разжим рулона
Простая надёжная работа подходит для мелко- и среднесерийной штамповки. Операторы загружают и меняют рулоны быстро без сложной оснастки.
Правка обратным изгибом
Ролики устраняют кривизну рулона и внутренние напряжения. Выходная полоса плоская и стабильная для точной штамповки.
Стандартизированный размер рулона
Единый внутренний диаметр 370 мм и наружный 1000 мм упрощают переналадку. Ваш рулон подходит без дополнительных переходников.
Усиленный вариант «A»
Модель A расширяет толщину до 3,2 мм, а также повышает мощность и вместимость рулона для более тяжёлых нагрузок.
Интеграция в линию
Серия CL работает как часть линейку правильных станков ряд. Добавьте сервоподатчик ниже по линии для завершения потока от рулона к прессу.
FAQ
Что делает этот правильный станок с люлькой?
Разматывает и правит рулонный материал на одной станции, устраняя необходимость в отдельном размотчике перед выравниванием.
В чём разница между стандартной и A моделью?
Модель A повышает предел толщины до 3,2 мм, а также имеет более высокую мощность двигателя и вместимость по массе рулона.
Какие размеры рулона он принимает?
Принимает внутренний диаметр 370 мм и наружный 1000 мм. Масса рулона от 400 до 800 кг по модели.
Использует ли он автоматический разжим?
Нет, серия CL использует ручной разжим. Это сохраняет простоту работы и надёжность конструкции.
Запросить расчёт
Отправьте нам ширину, толщину и массу рулона. Мы порекомендуем подходящий правильный станок с люлькой для вашей штамповочной линии. Свяжитесь с Jingcui.
